"Neue Prüfmethode in der Werkstoffprüfung: Darstellung von Außen-Geometrien und sämtlicher Innen-Strukturen und Fehler von Objekten in drei Dimensionen."

ICT - Industrielle Computer Tomographie / Industrial Computed Tomography

ICT – Industrielle Computertomographie

Röntgenstrahlung zur Darstellung von Außen-Geometrien sowie Innen-Strukturen und Fehlern von Objekten.

Mit Hilfe der industriellen Computertomographie (CT) lassen sich durch Röntgenstrahlung nicht nur Außen-Geometrien in drei Dimensionen darstellen, sondern auch sämtliche Innen-Strukturen und Fehler von Objekten.

Außerdem ist es möglich das Schädigungsverhalten von Bauteilen mittels Prüfmaschine durch Zug/Druck in Echtzeit zu verfolgen und zu analysieren – dies ist auch in einem Temperaturintervall möglich. Dieses Verfahren wird als „In-situ-CT“ (oder 4D-CT) bezeichnet.

Unterschiede zur medizinischen Computertomographie

Bei der industriellen CT rotiert das zu untersuchende Objekt um 360°
Röntgenspannung und Einschaltdauer:
– Medizin: max. 120 kV für wenige Sek.
– Industrie: bis zu 600 kV für einige Std.
oder Tage

ICT Computertomographie von TPA KKS TÜV AUSTRIA Group

Größter und leistungsstärkster CT in Österreich
Einzigartige Prüfkammer für Zug- und Druckversuche
Detailerkennbarkeit von einigen Mikrometern
2 Röntgenröhren mit Röntgenspannungen von 300 kV und 450 kV
Maximale mögliche Bauteilabmessungen: Ø 1100 mm x H 1675 mm
Maximales Bauteilgewicht: 200 kg
zwei unterschiedliche Detektoren zur Bauteildigitalisierung
Metalle, Nichteisenmetalle, Kunststoffe, Verbundwerkstoffe, technische Keramiken, Textilien sowie Baustoffe wie Holz, Gestein oder Beton

Anwendungsgebiete ICT Industrielle Computer-Tomographie

Zerstörende Prüfung und in-situ CT

Mitverfolgen der Rissentstehung und Ausbreitung
Zug-/Druckversuche mit definierter Temperatur

Schadensanalyse

Ermittlung des Ist Zustandes als 3D Modell
Ermittlung von Defekten
Darstellung von Schadensbereichen

Zerstörungsfreie Prüfung

Ermittlung und farbliche Darstellung von Poren, Rissen, Lunker und Einschlüssen
Lage, Gesamtanteil und Erscheinungsformen der Inhomogenitäten

Schweißnahtprüfung

Beurteilung von Schweißnähten hinsichtlich Schweißfehler wie Poren, Bindefehler, Einschlüsse, etc.

Montagekontrolle

Kontrolle von verbauten Komponenten

Segmentierung von Multi-Material Konstruktionen

Trennung unterschiedlicher Materialien

Soll-Ist-Vergleich

Ermitteln der Unterschiede zu technischen Zeichnungen

Reverse Engineering

Umwandlung eines CT Scans in ein CAD Modell

Fertigungsgeometriekorrektur

Korrekturen von Werkzeugen oder Gussformen
Netzkompensation, um Abweichungen der IST-Geometrie von additiv gefertigten Bauteilen zu eliminieren

Simulation

Bauteildigitalisierung für FEM-Analysen

3D-Wandstärkenmessung

Analyse und farbcodierte Darstellung

Koordinatenmesstechnik

Vermessung und Darstellung in 2D und 3D

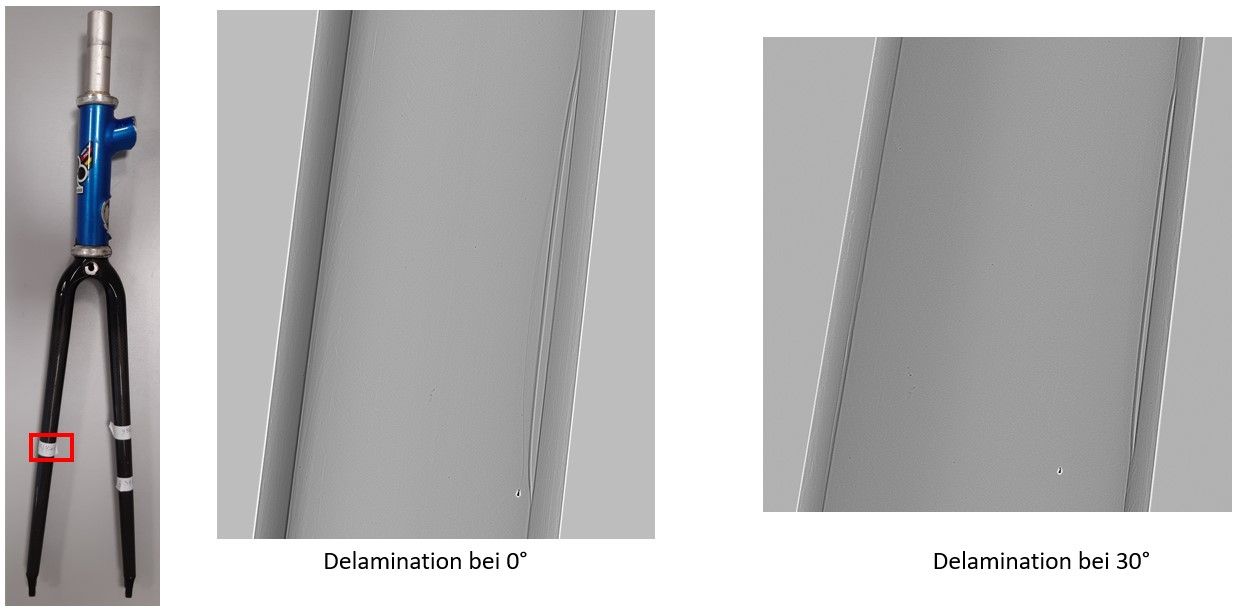

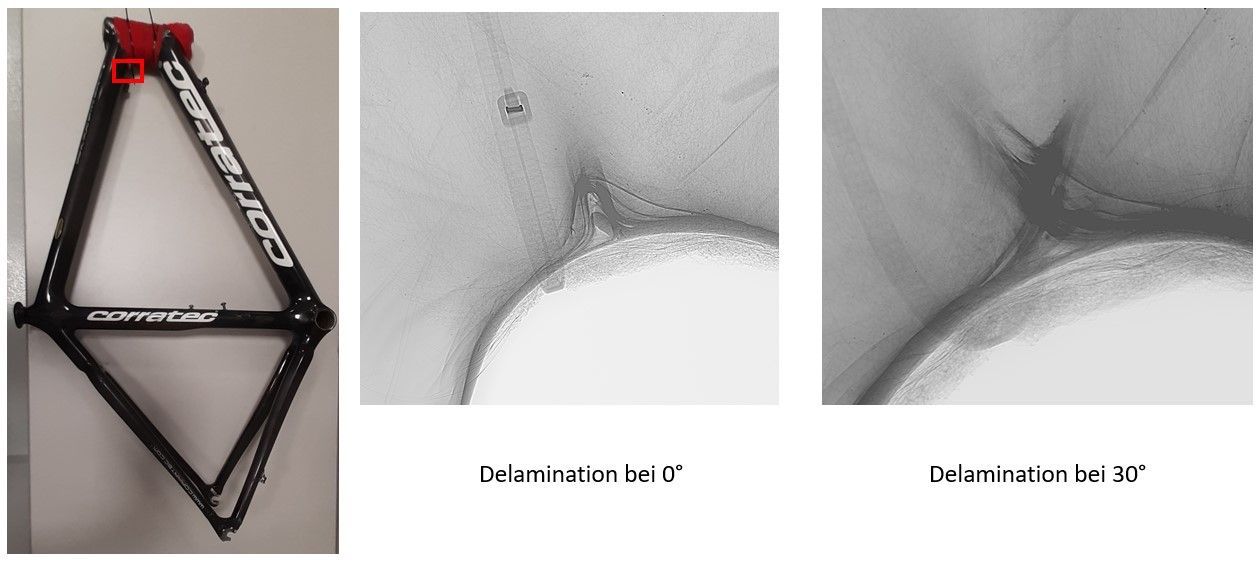

CFK-Fahrräder Prüfung

Wir bieten hochpräzise Röntgenprüfungen für CFK-Fahrräder mittels industrieller Computertomographie (CT) an. Diese Technologie ermöglicht eine detaillierte Analyse der inneren Struktur ohne Beschädigung des Materials.

Erkennen Sie Mikrorisse und Defekte frühzeitig und sichern Sie die Qualität und Sicherheit Ihrer Fahrräder.

Vertrauen Sie auf unsere Expertise für eine zuverlässige Prüfung Ihrer Carbonfaser Komponenten.

TÜV AUSTRIA - Industrielle Computertomographie: CFK-Fahrräder Prüfung Wir bieten hochpräzise Röntgenprüfungen für CFK-Fahrräder mittels industrieller Computertomographie (CT) an. Diese Technologie ermöglicht eine detaillierte Analyse der inneren Struktur ohne Beschädigung des Materials. Erkennen Sie Mikrorisse und Defekte frühzeitig und sichern Sie die Qualität und Sicherheit Ihrer Fahrräder. Vertrauen Sie auf unsere Expertise für eine zuverlässige Prüfung Ihrer Carbonfaser Komponenten. — CFK-Fahrrad Rahmen

CT und die Werkstoffprüfung

Die industrielle Computertomographie ist eine neue Prüfmethode in der Werkstoffprüfung.

Der Vorteil zur herkömmlichen Durchstrahlungsprüfung liegt in der dreidimensionalen Darstellung und der Digitalisierung der Daten. Mit Hilfe einer Auswertesoftware sind eine Vielzahl von Analysen möglich.
